集成电路作为现代电子设备的 “大脑”,早已渗透到我们生活的方方面面——小到智能手表的心率监测模块,大到新能源汽车的自动驾驶芯片、5G 基站的信号处理单元,其性能直接决定了设备的运行效率与功能边界。而支撑集成电路实现信息存储、运算与传输的关键,正是作为基础材料的半导体

回溯集成电路的发展历程,从 1958 年第一块集成电路诞生时仅包含几十个晶体管,到如今先进制程芯片上集成数十亿甚至上百亿个晶体管,这一跨越式发展的背后,是半导体材料对电子控制能力的持续优化。可以说,半导体是集成电路的 “基石”,每一代半导体材料的革新,都推动着集成电路向更小尺寸、更高性能、更低功耗的方向突破,进而重塑整个电子产业的格局。

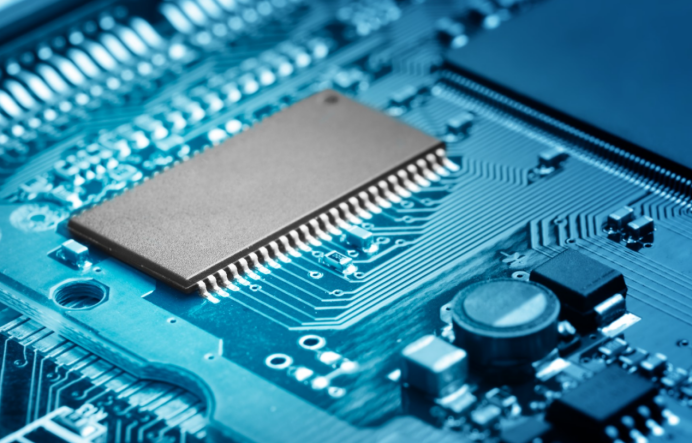

第三代半导体材料碳化硅,图片来源于网络

这种看似神秘的材料——半导体是怎么储存信息、又是如何工作的?

半导体最核心的功能,是像“智能开关”一样控制电子的流动,从而实现信息的存储和处理。我们可以把电子想象成一群在材料中奔跑的“小士兵”。在绝缘体中,这些“士兵”被牢牢锁住,几乎无法移动;在导体中,它们可以自由奔跑;而半导体就特别在——它的导电性能被精确控制。比如用硅制成的晶体管,就像一个带闸门的“电子通道”。当给闸门通电时,通道打开,电子可以顺利通过(这代表“1”);断电时,通道关闭,电子无法通过(这代表“0”)。计算机正是通过无数个这样的“0”和“1”组合,来储存文字、图片、视频等各种信息。而半导体储存信息的关键,在于能稳定保持这种“开”或“关”的状态。就像我们控制灯泡亮灭一样,半导体用晶体管的“通”与“断”,把信息牢牢“锁”在电路里。

半导体家族的进化史已演化到第三代,每一代都在优化对电子的控制能力。

第一代以硅为代表,是电子世界的“基石”。1947年,贝尔实验室的科学家用锗晶体造出了第一个晶体管,宣告了半导体时代的到来。到了20世纪60年代,硅凭借储量丰富(地壳中含量达28%)、稳定性强的优势,逐渐成为半导体产业的“主角”。我们用的电脑、手机里的芯片,大多由硅制成。它就像任劳任怨的老黄牛,通过稳定控制电子流动支撑了整个信息时代,但面对高温、高压环境时,对电子的控制力会减弱,容易“力不从心”。

第二代以砷化镓为代表,擅长让电子“快跑”,在通信领域表现出色。它对电子的传输速度更快,能更高效地处理高频信号,但成本高还带点毒性,更像一位只能在特定场合出场的“特种演员”。

而第三代半导体,主要包括碳化硅和氮化镓,堪称家族里的“全能特种兵”。它们最突出的特点是“宽禁带”——可以理解为电子在其中运动时,需要翻越比硅更高的“能量山峰”。这让它们对电子的控制能力在极端环境中依然稳定,能从容应对各种复杂场景。

普通硅材料在不算太高的温度下,控制电子的“闸门”就容易失灵,就像在夏天高温里会“中暑”的机器。而碳化硅的“宽禁带”让电子更难被高温“激活”,即使在滚烫的环境中,对电子的控制力也不会明显下降,仿佛自带“耐高温盔甲”。所以在工业熔炉、汽车发动机附近等高温场景中特别适用,不需要复杂的散热设备也能正常工作。

承受电压的能力,氮化镓比硅强得多。这意味着在相同的电压要求下,氮化镓对电子的“约束能力”更强,器件可以做得更薄、更小,就像用更轻巧的材料造出了同样坚固的桥梁。比如在新能源汽车的电力转换部件中,用氮化镓替代传统硅材料,能让部件体积大幅缩小,为车内节省更多空间,同时还能稳定控制更大的电流。

电子在氮化镓中的运动速度比在硅中快很多,就像把普通公路换成了高铁轨道。它对电子的传输阻力更小,能让信息以更快的速度传递。在5G通信这种需要快速处理大量数据的场景中尤为重要,用了氮化镓的通信设备,能更快地控制电子流动来传递信号,让通话更流畅、上网更迅速,哪怕是在人多的地方也不容易卡顿。

碳化硅的导热能力比硅强不少,接近金属铜的水平。这意味着工作时产生的热量能快速散发,不会因为高温影响对电子的控制。就像给电子器件装了高效“散热片”,不需要庞大的散热风扇,既节省了空间,又降低了能耗。在一些对散热要求高的设备中,比如光伏逆变器,这种特性让设备能更稳定地控制电子流动,运行更节能。

尽管第三代半导体落地到实际应用中有十八般武艺,但是目前产业化却存在难题。

制造碳化硅晶体就像在高温下“培育钻石”,需要在精确控制温度,哪怕偏差1℃,就会产生影响性能的缺陷。碳化硅硬度极高,刻蚀难度是硅的5倍,必须用特殊的等离子体技术;氮化镓则需要高温处理才能形成良好的电极接触,却容易破坏材料性能。这些特殊工艺导致第三代半导体的生产良率只有60-70%,直接推高了成本。虽然第三代半导体本身散热好,但工作时的热量密度是硅器件的10倍。更麻烦的是,碳化硅与金属封装材料的热膨胀系数差异大,就像玻璃和金属粘在一起,反复冷热交替容易开裂。

未来,随着技术进步,第三代半导体的成本将逐步下降,有望像现在的硅器件一样普及。或许不久的将来,我们的手机充电10分钟就能用两天,电动汽车续航轻松突破1000公里,这些都将在第三代半导体的支撑下成为现实呢!

(合肥综合性国家科学中心科技传播中心)
