控制要求：按下启动开关X0，a,b,c,d灯依照时序延时1秒后依次点亮动作

当按下停止开关X1，程序停止，abcd灯同时断开

以上动作具备时序关系，优先采用时序逻辑实现

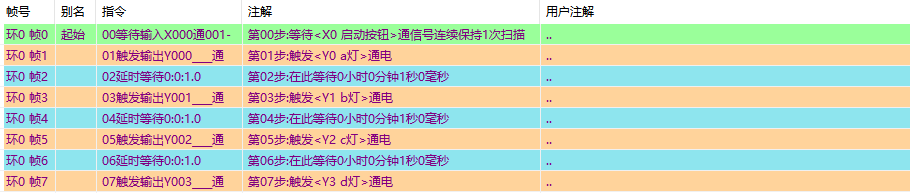

我们在时序环0编写启动程序：

第00步:等待<X0 启动按钮>通信号连续保持1次扫描

第01步:触发<Y0 a灯>通电

第02步:在此等待0小时0分钟1秒0毫秒

第03步:触发<Y1 b灯>通电

第04步:在此等待0小时0分钟1秒0毫秒

第05步:触发<Y2 c灯>通电

第06步:在此等待0小时0分钟1秒0毫秒

第07步:触发<Y3 d灯>通电

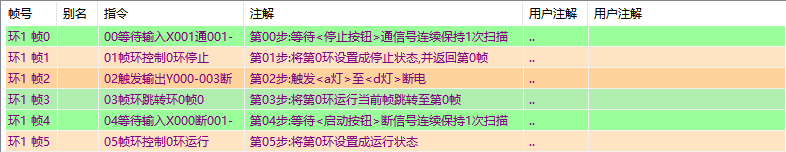

在时序环1编写停止程序

第00步:等待<X1 停止按钮>通信号连续保持1次扫描

第01步:将第0环设置成停止状态,并返回第0帧

第02步:触发<Y0 a灯>至<Y3 d灯>断电

第03步:将第0环运行当前帧跳转至第0帧

第04步:等待<X0 启动按钮>断信号连续保持1次扫描

第05步:将第0环设置成运行状态

这就是一个简单的流水灯启停程序，通过两个开关来控制指示灯的状态

想了解更多JENASI（简纳思）PLC控制逻辑，请持续关注我们
