肺部健康是个与“呼吸”相关的大问题，保护好我们的肺尤为重要！体检时，胸片、CT是了解肺部情况的常用方法，可您听说过一种“不用X线也能监测肺部通气”的技术吗？

在重症监护室（ICU），患者病情变化莫测，医生想要实时掌握肺部病情，就需要一个“智能帮手”——电阻抗断层成像技术（EIT）。电阻抗断层成像技术就像中医里的“切脉诊病”，通过“电流绕体，一探究竟”这种“非侵入性检查”即可为医生呈现“可视化监测”，让患者“省力气，少受罪”！

一、电阻抗断层成像技术是什么

电阻抗断层成像技术是一种无创、无辐射、可视化的新型床旁医学成像技术。其通过环绕胸部的电极带施加微弱电流，同时感应呼吸过程中胸腔内的生物电阻抗变化，并利用成像算法实现肺通气的实时动态监测，可及时发现肺区域通气异常，为临床干预提供依据。

图1 版权图片 不授权转载

二、电阻抗断层成像仪器是怎么工作的

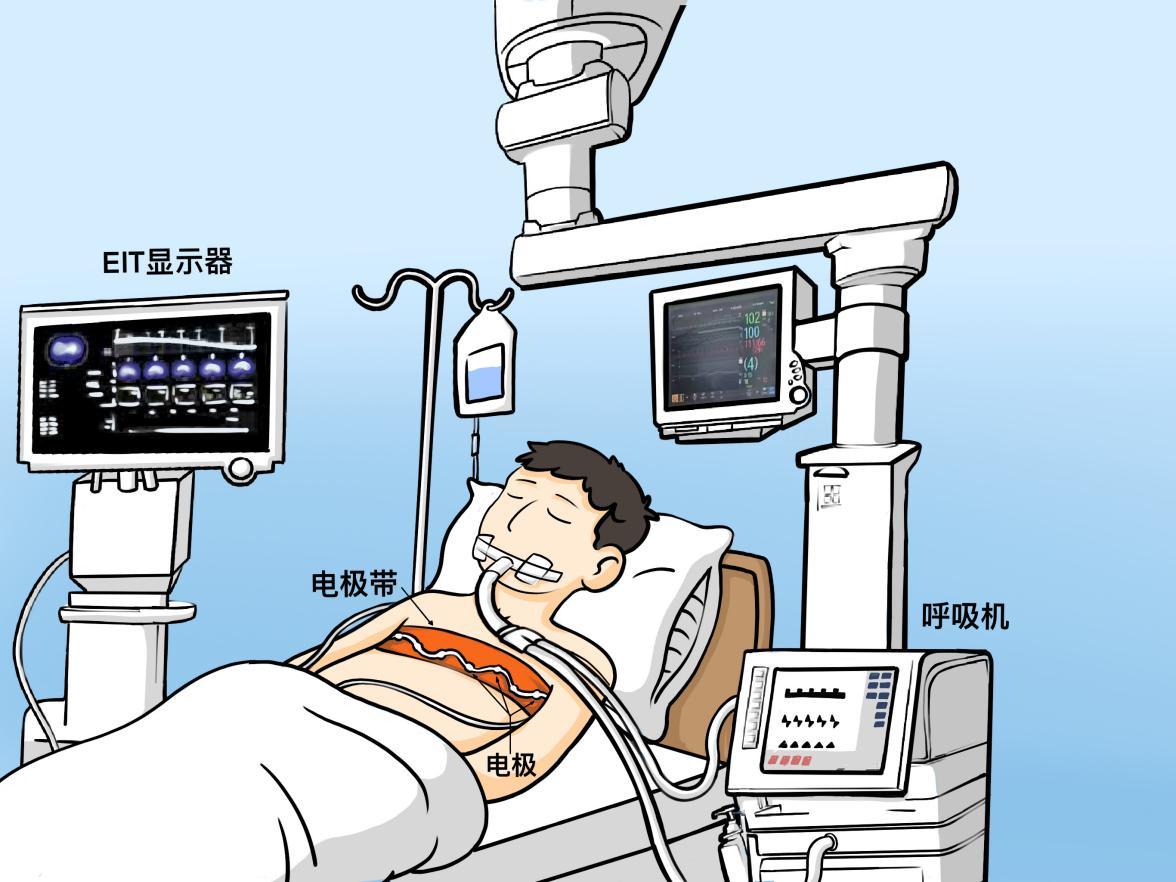

电阻抗断层成像仪器由一条含多个电极的胸带和监测主机构成。医生会在患者胸部特定水平位置环绕电极胸带，胸带电极阵列贴合患者胸廓后连接主机，启动后显示屏即可呈现实时肺部通气图像。

“电阻抗”指其成像原理（基于欧姆定律）。体表电极如“触角”般向体内发射安全微电流，并测量呼吸时电极间的电压变化，利用不同组织电阻抗的差异，通过检测呼吸时胸腔阻抗变化反映肺通气分布。

“断层成像”指主要显示电极胸带所在横断面的肺部通气情况。

图2 版权图片 不授权转载

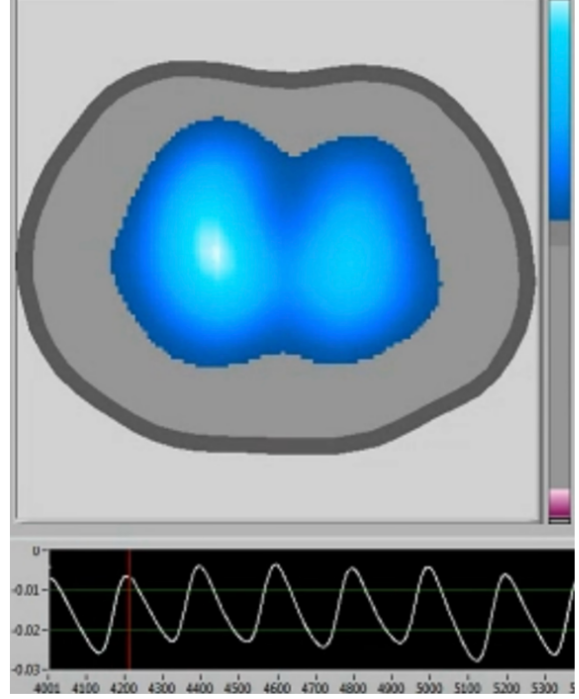

想象一下：肺如气球。吸气时气体进入，阻抗升高，通气图变亮；呼气时气体排出，阻抗降低，通气图变暗。通过“阻抗变化图像”，可实时、动态、直观、连续观察呼吸状况。

三、电阻抗断层成像有哪些优点

电阻抗断层成像可无创、无辐射地在床旁完成检查，动态连续监测患者肺部通气情况，敏锐捕捉通气异常并直观呈现，为诊疗提供指导。在此期间，无需外出或频繁移动患者，至关重要！

图3 版权图片 不授权转载

四、电阻抗断层成像如何守卫肺部健康

1. 死角一扫见，通气不拖延

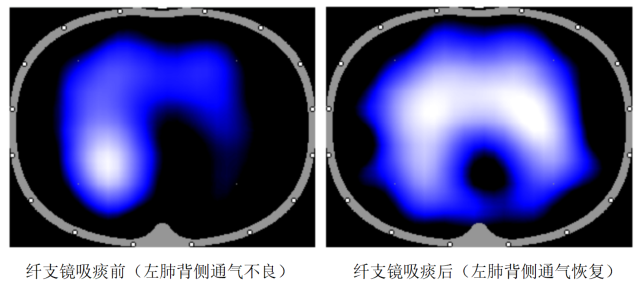

肺部若存在“通风死角”，氧气无法进入，二氧化碳难以排出。例如：慢性阻塞性肺病术后患者血氧饱和度低，电阻抗断层成像显示左肺背侧通气不良。纤维支气管镜吸痰后，通气恢复，血氧改善。

图4 版权图片 不授权转载

2. 疗效实时看，评估不跑偏

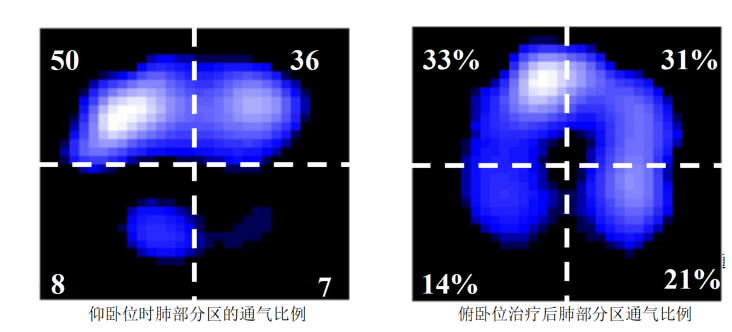

以吸入性肺炎为例：俯卧位治疗后，电阻抗断层成像显示肺部通气显著改善且分布均匀，验证了治疗有效性。

图5 版权图片 不授权转载

3. 参数量身定，呼吸更舒缓

急性呼吸窘迫综合征患者需呼吸机支持，但参数不当可能造成损伤。电阻抗断层成像通过对比不同参数下的通气情况，辅助医生个性化设置呼吸机参数，如选择最佳呼气末正压通气PEEP值。

4. 撤机早预判，处置更心安

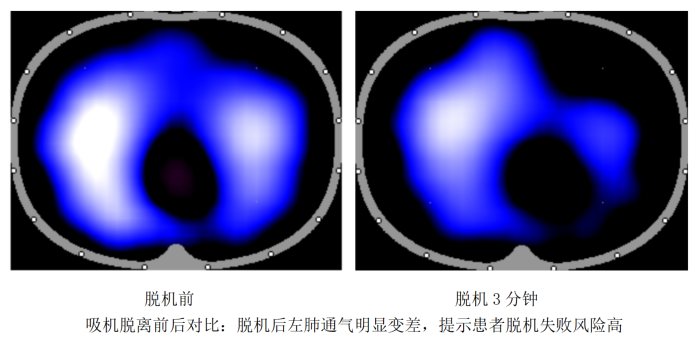

准备撤机时，电阻抗断层成像可监测通气变化，预测撤机可行性。例如：脱机后左肺通气显著变差，提示撤机风险高。

图6 版权图片 不授权转载

结语

电阻抗断层成像技术正逐步获得临床认可，未来有望在便携性、分辨率和AI分析方面突破，成为重症患者肺部健康的“透视眼”，助力“畅快呼吸”！
