在当今数字化时代，电子设备已经成为我们生活中不可或缺的一部分。无论是口袋里的智能手机，还是办公桌上的电脑，亦或是家中的智能家电，它们的高效运行都离不开电子信号的稳定传输。而在这一过程中，特征阻抗扮演着至关重要却又常常被忽视的角色。

当你用手机流畅地观看高清视频，或是在电脑上快速加载大型游戏时，你是否想过，是什么确保了这些数据能够准确无误且迅速地从一端传输到另一端？答案就在特征阻抗之中。以手机为例，其内部的印刷电路板（PCB）上布满了密密麻麻的线路，这些线路就像是城市中的交通干道，信号则如同在道路上行驶的车辆。特征阻抗就决定了这些“车辆”能否在“道路”上顺畅通行，而不会出现“拥堵”或“迷路”的情况。在电脑主板上，高速数据传输对于系统性能至关重要。如果主板上的线路特征阻抗不匹配，数据信号在传输过程中就会出现反射和衰减，导致电脑运行速度变慢，甚至出现死机等故障。

▏什么是特征阻抗

一、特征阻抗的定义

特征阻抗是指在传输线（如电缆、微带线、同轴电缆等）中传播电磁信号时，该传输线上单位长度内的阻抗。它是传输线的固有特性，用于描述传输线对电磁波传播的阻碍作用。从本质上来说，特征阻抗反映了传输线中电场与磁场之间的相互关系，是电磁波在传输线中传播时所遇到的等效电阻。当信号在传输线中传播时，信号的能量会在传输线的电场和磁场中存储和传输，特征阻抗就是衡量这种能量传输效率的一个重要参数。

以常见的同轴电缆为例，其特征阻抗常见的值为50欧姆或75欧姆。在射频通信领域，50欧姆的同轴电缆被广泛应用于无线电发射接收器、实验室设备以及以太网等环境中。这是因为在这些应用场景中50欧姆的特征阻抗能够在功率传输和信号衰减之间达到较好的平衡，使得信号能够高效地传输，同时减少能量的损耗。例如，在无线基站的信号传输系统中，大量使用了50欧姆的同轴电缆来连接发射机、天线和其他设备，确保信号能够准确地从发射机传输到天线上，实现无线信号的有效覆盖。而75欧姆的同轴电缆则主要用于视频传输、有线电视网络、天线馈线以及长途电讯应用等场合。在有线电视系统中，75欧姆的同轴电缆能够很好地匹配电视信号的传输需求，保证高质量的视频信号传输，让用户能够收看到清晰、稳定的电视节目。这些特定的特征阻抗值并非随意确定，而是经过长期的工程实践和理论研究，综合考虑了信号传输的各种因素后确定的，以确保在不同的应用场景中都能实现最佳的信号传输性能。

二、特征阻抗与直流电阻的区别

直流电阻是指导体对直流电流的阻碍作用，它只与导体的材料、长度、横截面积以及温度有关，遵循欧姆定律。对于一段铜线，其直流电阻会随着长度的增加而增大，随着横截面积的增大而减小。

而特征阻抗则是针对交流信号（尤其是高频信号）而言的，它与传输线的分布参数，即电感和电容密切相关。当交流信号在传输线中传播时，传输线的电感和电容会对信号产生影响，使得信号在传输过程中呈现出一种等效的电阻特性，这就是特征阻抗。以一根普通的双绞线为例，假设其直流电阻在低频下可能只有几欧姆，但当传输高频信号时，由于双绞线的分布电感和电容的作用，其特征阻抗可能会达到100欧姆左右。这是因为在高频情况下，信号的变化速度非常快，传输线的电感和电容对信号的阻碍作用变得显著，从而导致特征阻抗与直流电阻有很大的差异。

此外，直流电阻会随着传输线长度的增加而线性增加，而特征阻抗与传输线的长度无关，只取决于传输线的几何形状、材料特性和电磁环境等因素。在一个电路中，如果使用了一段较长的导线来传输直流信号，那么导线的直流电阻会导致信号的电压降增大，功率损耗增加；但如果是传输高频信号，即使导线长度增加，只要传输线的特性不变，其特征阻抗仍然保持恒定，信号在传输过程中遇到的阻碍主要来自于特征阻抗，而不是直流电阻的变化。

▏特征阻抗的物理意义

一、信号在传输线中的传播过程

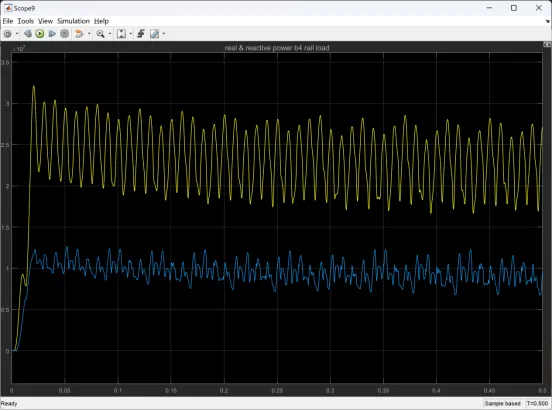

当信号在传输线中传播时，它以电磁波的形式向前推进，这个过程涉及到电场和磁场的相互作用与建立。我们可以把传输线想象成一个高速公路，信号则是在这条公路上行驶的车辆。以同轴电缆为例，当信号源向传输线输入一个电压脉冲时，就如同在高速公路的起点发出了一辆汽车。

在信号传播的初始阶段，电场首先在传输线的导体之间建立起来。这就好像汽车刚启动时，周围的空气会被扰动一样。随着信号的传播，电场不断地向前扩展，同时，由于变化的电场会产生磁场，所以在传输线的周围也会逐渐形成磁场。这一过程类似于汽车行驶时，车轮与地面摩擦产生的气流和灰尘，会在汽车周围形成一个小的“气场”。

信号前沿在传输线中的电荷分布和电流流动情况也十分关键。信号前沿就像是汽车的车头，它所到之处，电荷会发生重新分布。在传输线的导体上，电荷会随着信号的到来而聚集或分散。例如，在微带线中，当信号前沿到达时，信号路径上的电荷会迅速增加，而返回路径上的电荷则会相应地发生变化，以维持电荷的平衡。与此同时，电流也会在传输线中流动，就像汽车行驶时带动的空气流动一样。电流的大小和方向会随着信号的变化而变化，它不仅要为传输线的电容充电，还要维持信号的传播。

▏特征阻抗的相关应用

一、同轴电缆在射频通信中的应用

同轴电缆作为一种重要的传输线，在射频通信领域有着广泛的应用，尤其在基站和卫星通信系统中扮演着关键角色。在基站通信系统中，从发射机到天线的信号传输需要确保信号的高效、稳定。以常见的5G基站为例，其发射机产生的射频信号频率通常在3GHz-6GHz之间，这些高频信号需要通过同轴电缆传输到天线上，实现无线信号的发射。由于信号频率高，信号在传输过程中对同轴电缆的特征阻抗非常敏感。如果同轴电缆的特征阻抗与发射机和天线的阻抗不匹配，信号在传输过程中就会发生反射，导致信号衰减增大，传输效率降低。这不仅会影响基站的覆盖范围，还可能导致通信质量下降，出现信号中断、通话质量差等问题。为了确保信号的正常传输，基站中使用的同轴电缆通常具有50欧姆的特征阻抗，这是经过大量实践和理论研究确定的，能够在功率传输和信号衰减之间达到较好的平衡，使得信号能够高效地从发射机传输到天线上，实现无线信号的有效覆盖。

在卫星通信系统中，信号需要在地面站和卫星之间进行长距离传输，同轴电缆同样起着不可或缺的作用。卫星通信的信号频率更高，一般在10GHz以上，这对同轴电缆的性能要求更为严格。由于卫星通信的信号传输距离远，信号在传输过程中会受到各种干扰和衰减，因此需要同轴电缆具有低损耗、高屏蔽性能和精确的特征阻抗。在卫星通信地面站中，从天线到接收机的信号传输使用的同轴电缆，其特征阻抗也通常为50欧姆。这样可以保证信号在传输过程中尽可能减少反射和衰减，确保卫星信号能够准确地被接收和解调，实现高质量的卫星通信。例如，在全球定位系统（GPS）中，地面接收设备通过同轴电缆连接天线，接收来自卫星的信号。同轴电缆的50欧姆特征阻抗能够保证GPS信号的稳定传输，使得用户能够准确地获取位置信息。

二、在电子电路设计中的应用

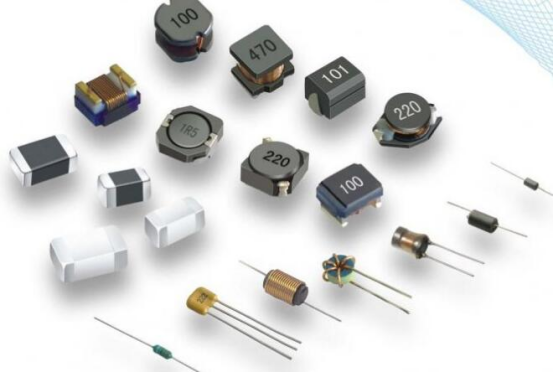

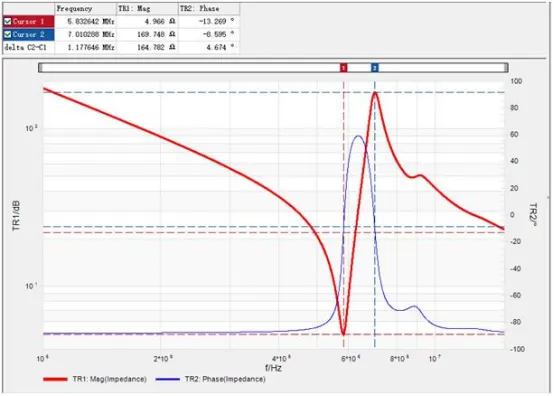

在电子电路中，元器件之间的阻抗匹配对于信号的有效传输至关重要。当芯片、电阻、电容等元器件的阻抗不匹配时，会引发一系列问题，严重影响电路的性能。以芯片与外部电路的连接为例，芯片的输出阻抗和输入阻抗与外部电路的阻抗需要相互匹配。如果不匹配，信号在传输过程中会在接口处发生反射。当芯片输出信号到外部电路时，如果外部电路的阻抗与芯片的输出阻抗不匹配，一部分信号会反射回芯片，这不仅会导致信号失真，还可能损坏芯片。在功率传输方面，阻抗不匹配会导致功率损耗增加。当电源向负载供电时，如果电源的输出阻抗与负载阻抗不匹配，就无法实现最大功率传输，一部分功率会消耗在传输线路上，降低了电路的效率。

为了解决这些问题，通常需要使用匹配网络。匹配网络可以通过添加串联或并联的电阻、电感、电容等元件来实现。以L型匹配网络为例，它由一个电感和一个电容组成，可以根据需要连接在信号源和负载之间。通过合理选择电感和电容的数值，可以调整电路的阻抗，使得信号源和负载之间实现共轭匹配，从而减少信号反射，提高功率传输效率。在射频电路中，天线与射频芯片之间常常需要使用匹配网络。由于天线的阻抗通常是复数，而射频芯片的输出阻抗一般为50欧姆，通过设计合适的匹配网络，可以将天线的阻抗变换为50欧姆，实现与射频芯片的阻抗匹配，确保射频信号能够高效地从芯片传输到天线上，实现无线通信。

▏特征阻抗的发展前景

在物联网中，大量的设备需要进行互联互通，这就要求信号能够在各种复杂的环境中稳定传输。智能家居中的各种传感器、智能家电之间通过无线或有线方式连接，它们之间的数据传输需要精确控制特征阻抗，以确保信号的可靠传输。为了实现这一目标，更精确的阻抗控制技术正在不断发展。一些先进的制造工艺和设计方法被应用于传输线的制造中，使得传输线的特征阻抗能够更加精确地控制在所需的范围内。通过优化PCB板的设计，采用更先进的蚀刻技术和层压工艺，可以实现对传输线线宽、线间距和介质厚度的精确控制，从而实现更精确的特征阻抗匹配。一些智能算法也被应用于阻抗控制中，通过实时监测信号的传输情况，自动调整传输线的参数，以实现最佳的特征阻抗匹配。

在5G通信的持续演进以及未来6G通信的研发中，更高的频段和更快的数据传输速率对传输线的特征阻抗控制提出了更为严苛的要求。研发新型的低损耗、高稳定性的传输线材料，以及更精确的阻抗控制技术，将成为确保信号高效、稳定传输的关键。一些具有超低介电常数和损耗因子的新型复合材料可能会被应用于5G和6G基站的射频传输线中，以降低信号在传输过程中的损耗，提高信号的传输质量。更先进的制造工艺和设计方法也将不断涌现，实现对传输线特征阻抗的更精确控制，满足高速、高频信号传输的需求。

人工智能和大数据领域的快速发展，对数据中心的计算能力和数据传输速度提出了极高的要求。在数据中心内部，高速、大容量的数据传输需要通过高性能的传输线来实现，这就需要精确控制特征阻抗，以减少信号的延迟和失真。未来，随着人工智能和大数据技术的不断发展，数据中心的规模和复杂度将不断增加，对传输线的性能要求也将越来越高。研发更高性能的传输线材料和更先进的阻抗匹配技术，将有助于提高数据中心的数据传输效率，降低能耗，为人工智能和大数据的发展提供强大的支撑。
